TRIMBLE  TPC软件

   使用TPC软件可以从CAD文件或者3D BIM模型轻松创建放样点、数据分层、并导出文件到LM80手簿或者TRIMBLE Tablet 平板电脑中进行图形化引导方式指导现场放样作业，落实三维设计精确施工。

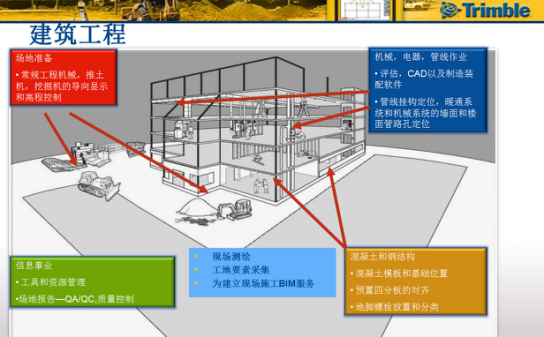

     美国天宝公司建筑部门推出的BIM to Field解决方案（以下简称本方案）可帮助承包商全面掌握现场的项目进程。本方案集作业现场要素测绘、现场施工准备、基建放样、土方计量、结构放样、混凝土放样、MEP放样以及QA/QC评估管理、现场视频监测、现场扫描、建立现状模型与BIM模型比对、碰撞分析、优化净空，优化管线排布方案、进行施工交底、施工模拟等功能于一身，融会贯通了完整的施工过程与信息管理流程，能够提高施工质量，三维可视化功能再加上时间维度，达到随时随地直观快速地将施工计划与实际进展进行对比，同时进行有效协同，施工方、监理方、甚至非工程行业出身的业主领导都对工程项目的各种问题和情况了如指掌。

    本方案还可通过无线数据传输功能实现办公室与作业现场间的互联，实时更新所有施工设计，视频作业，全程监控及确认放样作业进程，并即时解决可能出现的技术疑问，确保各项资产管理的高效性和最大收益。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，获得更丰富的项目信息，同时也避免了人工操作，手工计算，记录等过程中差错率较高的缺陷。

本方案主要由三部分软硬件构成：

一、

    TRIMBLE 建筑机器人TPC+ Tablet 平板电脑

  Trimble LM80手持控制器搭配TRIMBLE 建筑机器人全站仪作业，操作极为便捷，实现施工现场100%无线作业，一个人一天即可完成成百上千个放样点的放样工作；施工现场高效管理所有放样的分层数据和点数据，并按照需要创建控制点和作业线；竣工检测，检查他人的工作，并在需要时为工程变更创建文档。

   Trimble LM80手持控制器主要用于基于cad二维显示的放样工作，设计坚固可承受在高1米的高度多次跌落，可淹没在水中或在水中清洗，胜任恶劣的施工作业现场条件。

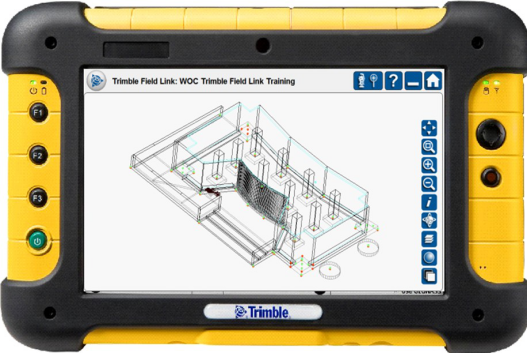

  TRIMBLE Tablet 平板电脑可以显示BIM模型，用来展示、检查、放样；配合搭载TRIMBLE  VISION技术的RTS建筑机器人全站仪，可以在触摸屏上对作业对象完成测量放样等工作，仪器自动照准目标，手指点向哪里，就能获取相应的数据。

TRIMBLE Tablet 平板电脑支持三维数据，所有的结构点，红色放样点都能很好的体现。一目了然。

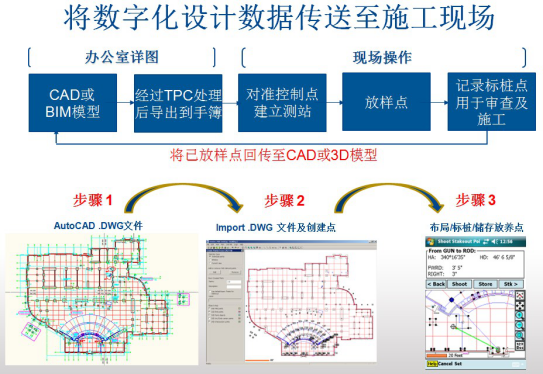

施工现场应用，将设计BIM”搬”到地面：

                         BIM to Field 施工放样应用示意图

1、控制点联测，建立施工点

    TRIMBLE RTS建筑机器人全站仪可以让您身处作业现场任何安全位置，700米范围内指挥机器人全站仪工作，并可在800米半径范围内借助无反射测距功能完成测量作业。RTS测距精度：3mm+2ppm，测量距离：棱镜模式3000米、免棱镜模式800米，测角度精度2-3秒完全满足工地各类控制点联测，建立施工基准。

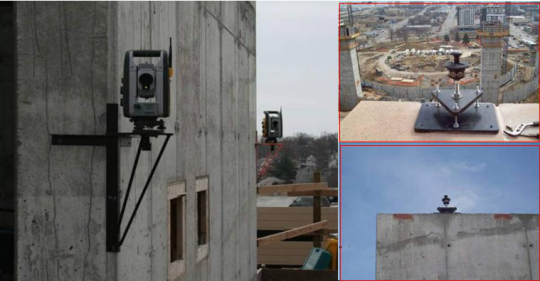

设备安装位置--施工环境时常变化的工地、无标准三脚架的墙体

2、TRIMBLE  VISION技术----一张图片胜过千言万语

   天宝专利的TRIMBLE VISION 技术---Trimble空间成像传感器强大的可视化工作方式。Trimble VISION™的设计是为了改善数据采集和前线测量人员交付数据的时效，从外业测量到办公室决策，体现在整个工作流程中。采用控制器屏幕亮丽的实时活动图像，用户可用点击屏幕方式快速容易地识别和捕获相关数据。Trimble VISION可提供实时参考，显示已经完成和仍需进行的工作。TrimbleVISION视觉文件工具还通过提供真实可视的相关文字数据，为各种业务和各种客户担当助手。

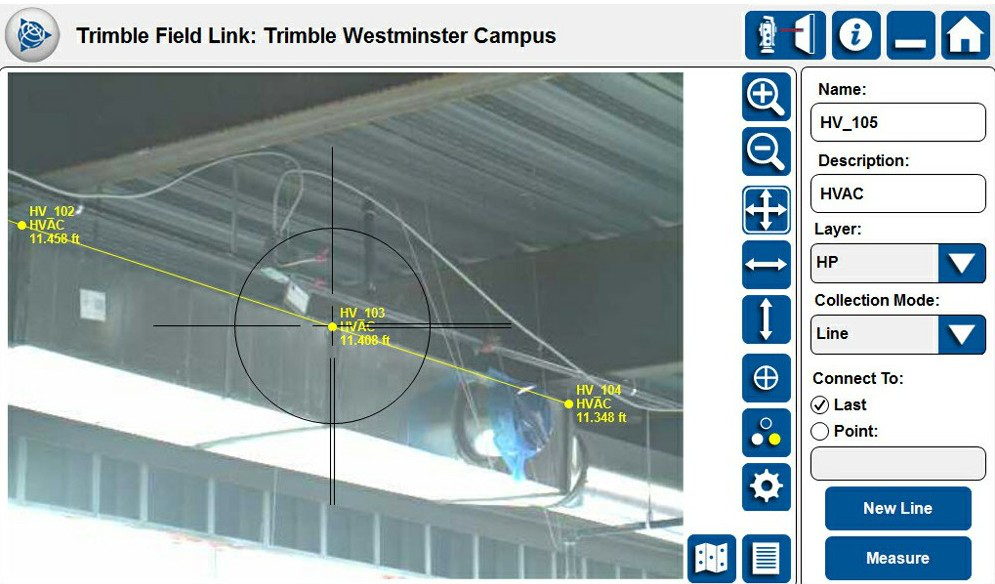

      TRIMBLE Tablet 平板电脑工作界面（现场影像和实际放线位置同步显示）

3、数据分层显示，图像化指导放样

    可从DXF文档直接建立放样点 ，增加蓝图背景功能：例如点和线的编辑和输入 ，根据图层来选择点进行放样。以图形的方式显示目前测站、棱镜和放样点三者之间的关系，并指出前进方向和距离，快速准确找到放样点

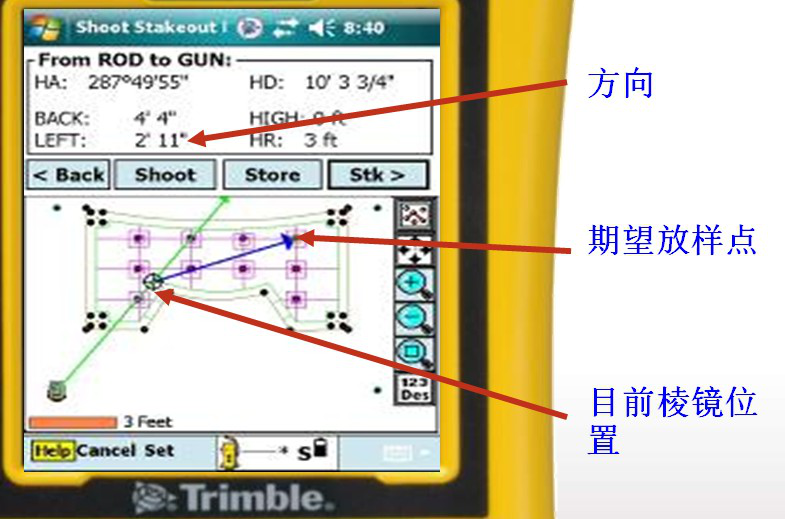

图形化指导放样

4、开挖线

    从参考位置放样所有线， 不需要标线、经纬仪。不必在每条控制线上设置仪器，工作更快、更易于使用。

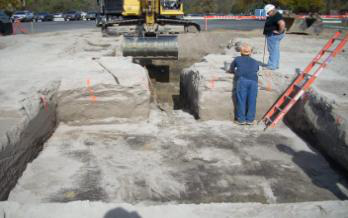

    放样开挖线案例 ：传统方式，3 天 3 人； 使用Trimble 放样， 2-4 小时、1 人 ，节省了： 2.5 天时间, 8.5 人次/每天

开挖线放线案例

5、混凝土模板和地脚螺栓

   只要在您能轻松看到放样区域的地方安置全站仪，测量两个已知点，开始放样所有开挖线、柱线、混凝土模板和地脚螺栓。此外，LM80的图形界面使得创建和定桩放样点非常简单。通过参考任意两个已知点从任何位置放样复杂混凝土模板或地脚螺栓。 应用软件使这个过程即使是对新用户来说也非常简单，使放样更直接、更高效。

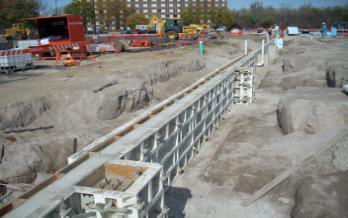

    工作案例：放样650米墙，60根墩柱和60个地脚螺栓

传统方式需要20 工人 (整个放样组超过一周的放样)；采用Trimble 放样， 1 工人(1天放样)完成；节约了， 5 天, 19 个工人 。

放样650米墙，60根墩柱和60个地脚螺栓案例

6、质量检测，放样误差报告 ，更新BIM模型

    LM80自动采集实际建造数据 ，能够使现场环境被准确测量，出具放样误差报告，并可以以实际建造数据去更新设计BIM模型，为下一步工作提供精准数据。

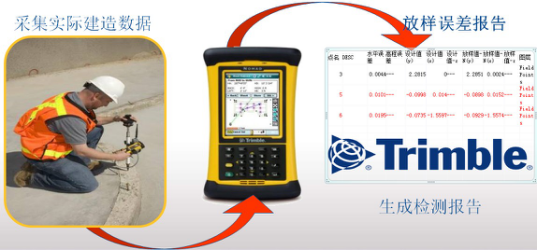

TRIMBLE 放样误差报告

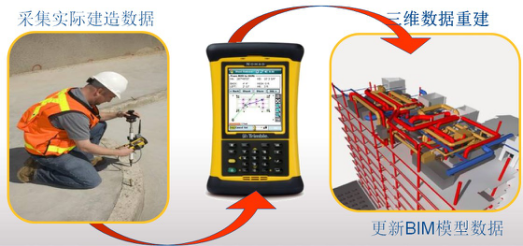

采集实际建造数据更新BIM模型

7、MEP放样

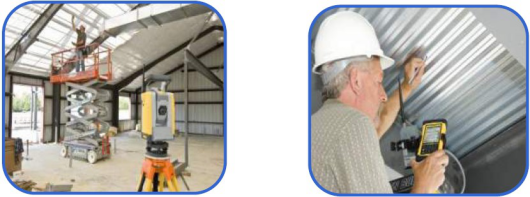

    轻松放样点，线，弧 ，任意选择你想选择的放样点，各种强大的计算功能，度身订造的MEP放样模块。在地面往楼底或屋底进行开孔或悬挂点进行放样时，可以使用机械人免棱镜的功能， 全站仪配有红色激光直接投放所在的位置， 无需把放样点从地面转射至顶部。

MEP放样示意

 距离测量精度

棱镜模式

标准 2mm+2ppm±(0.006ft+2ppm)

追踪 5mm+2ppm±(0.016ft+2ppm)

可对误差要求3mm精度的目标进行定位校核。

无棱镜模式（漫反射表面）

标准 3mm+2ppm± (0.01ft+2ppm)

追踪 10mm+2ppm± (0.032ft+2ppm)

测距范围

单棱镜测距范围 3000m (9800 ft)

Kodak灰度卡（18%）条件下低反射模式测距范围 >120m (394 ft)

Kodak灰度卡（90%）条件下低反射模式测距范围 >150m (492 ft)

最短测距范围 1.5m (4.9 ft)

电台通信 2.4GHz主机旋转速度 105°/秒

主机旋转机构磁悬浮驱动，具有自动追踪、自动锁定目标功能

Trimble VISION™

空间成像传感器可视化工具，影像、测点同步显示；点击影像，主机自动照准。

电源单块电池续航时间＞5h

手簿规格参数

操作系统 Windows 7　专业版（32位）

处理器 Dual Core 1.6GHz Intel Atom N2600 Cedar跟踪处理器

内存 4G

存储 128G固态硬盘

显示屏 强光可读、顶级电容触摸屏

无线通讯 2.4GHZ无线电台、蓝牙、Wi-Fi 802.11 b/g/n

连接 3.5mm音频插头、USB(2个)、HDMI、GPS天线、电源接口

相机 Autofocus 5MP camera with flash（photo＆video）

防护等级 IP65

手簿功能：手簿能支持DWG、DXF文件的导入导出
