产品概述

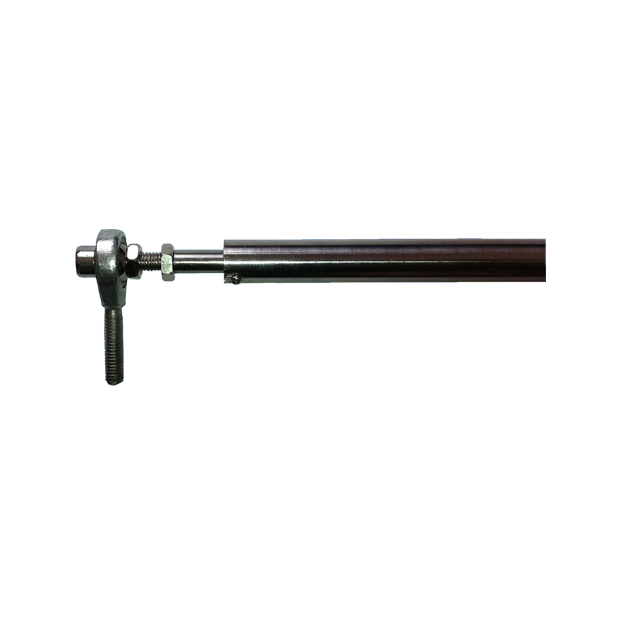

光纤光栅拉杆式位移计用于测量建筑物表面接缝的开合度，例如：建筑、桥梁、管道、大坝等混凝土等的裂缝。传感器包括光纤光栅，弹簧、连接杆、传动机构、万向节等组成。传感器完全密封，当连接杆从传感器主体拉出，弹簧被拉长导致张力增大并由光纤光栅感应元件所感知，通过光纤光栅分的波长可测量出裂缝的开合度。
产品特点
(1) 采用波长解调技术，测量精度高：
利用布拉格光栅与应变的关系，通过独有算法解调，实现高精度测量。
(2) 在线监测：
配合光纤光栅解调仪可实现24小时不间断在线测量与监控。
(3) 不受电磁干扰：
光信号在光纤中实现测量与传输，不受电磁波干扰，保证信号测量和传输的准确性。
(4) IP67防护，可适应高湿环境：
外壳防护等级达到短时间浸水无损坏，可适应堤坝、桥梁、隧道等高湿环境。
技术参数
性能指标 | |
标准量程 | 0~100mm |
测量精度 | <1% FS |
分辨率 | 0.1%FS |
线性度 | 直线拟合后R2>0.999 |
波长范围 | 1525nm～1565nm |
光栅反射率 | >85% |
测量时间 | <1s |
温度补偿 | 内部补偿 |
封装形式 | 不锈钢外壳封装 |
防护等级 | IP67 |
出纤形式 | 单模单芯 双端出纤 |
使用环境 | 温度-30 ℃～+80 ℃，湿度<95%无凝露 |
