简介

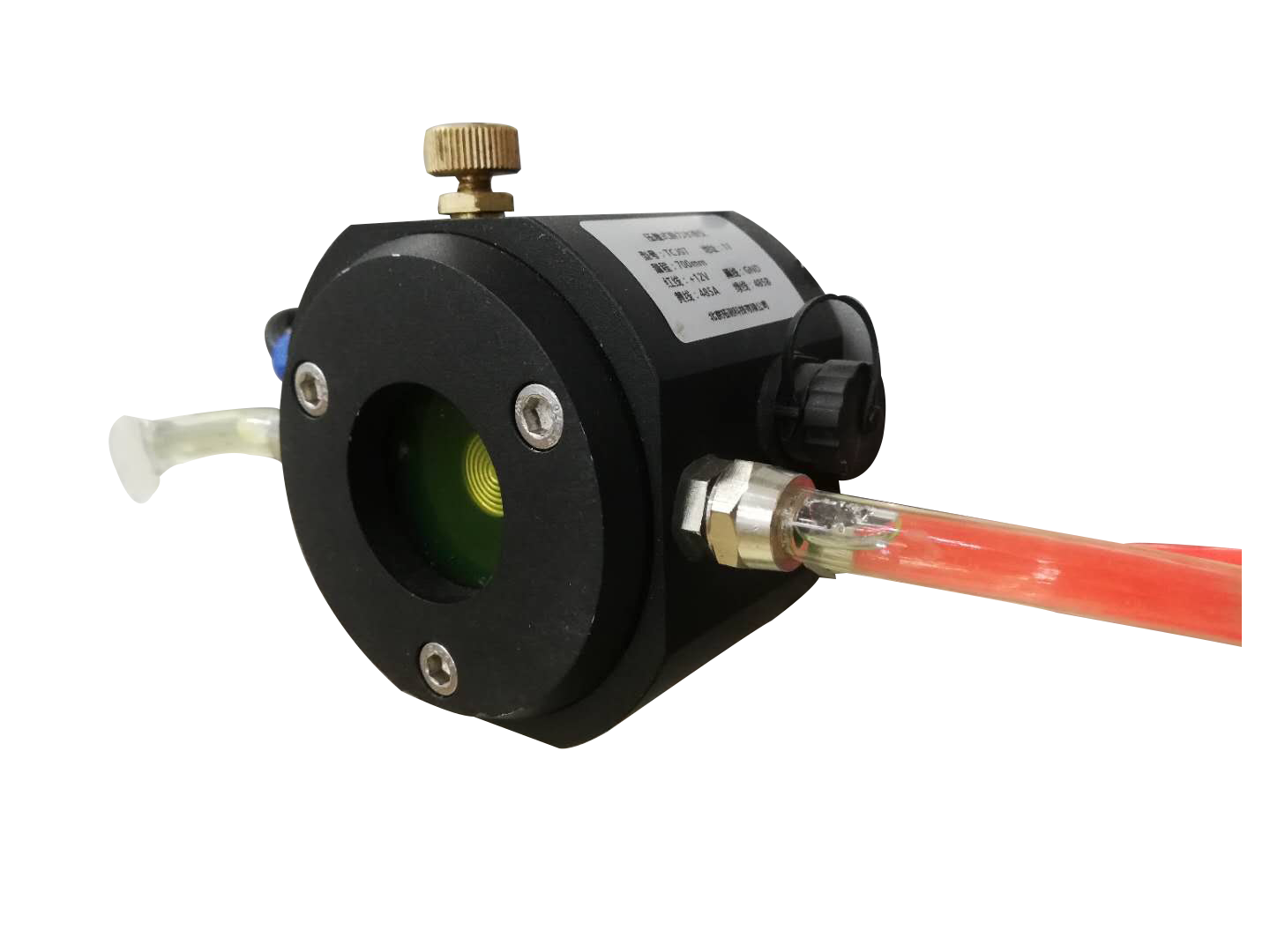

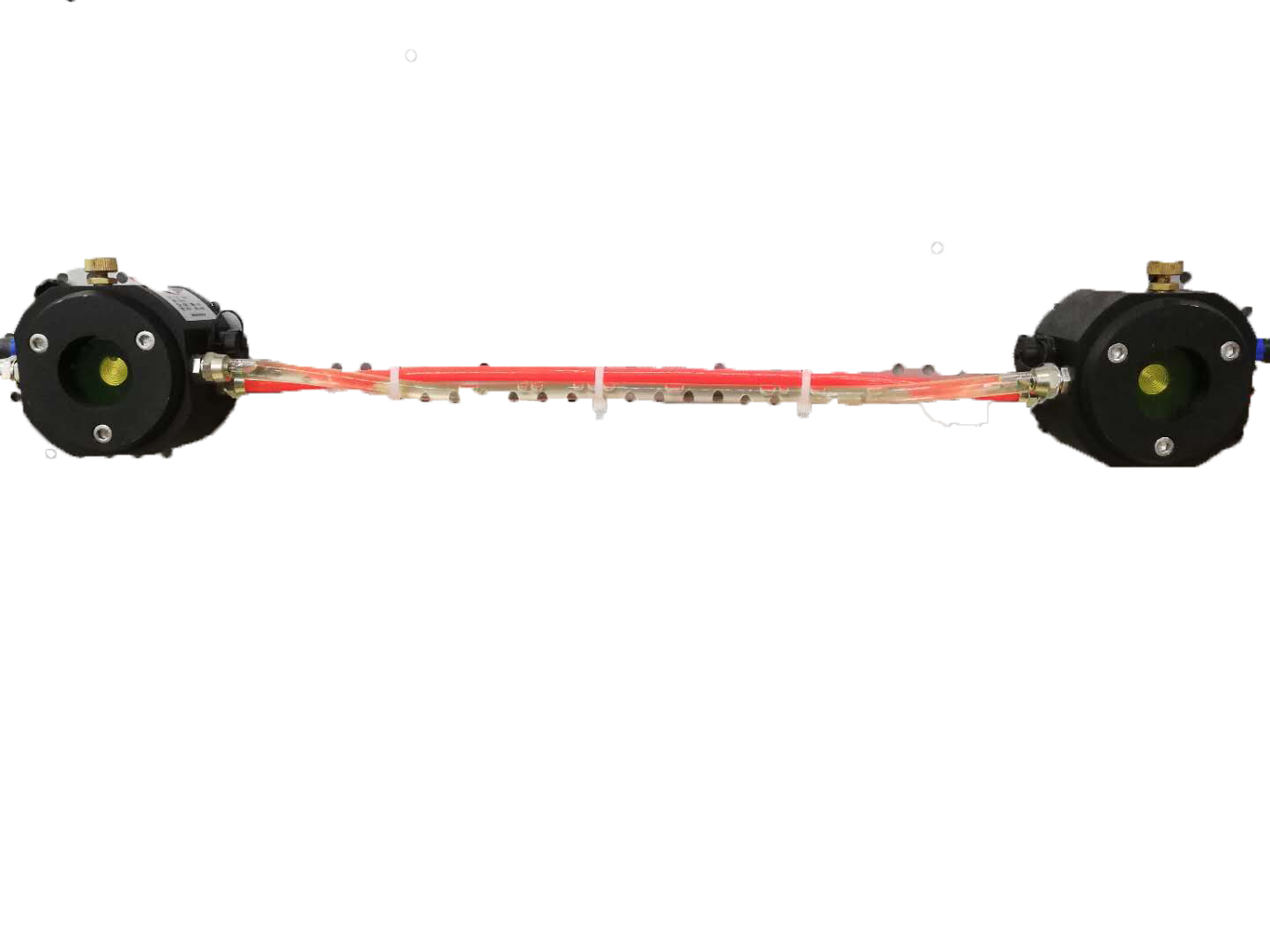

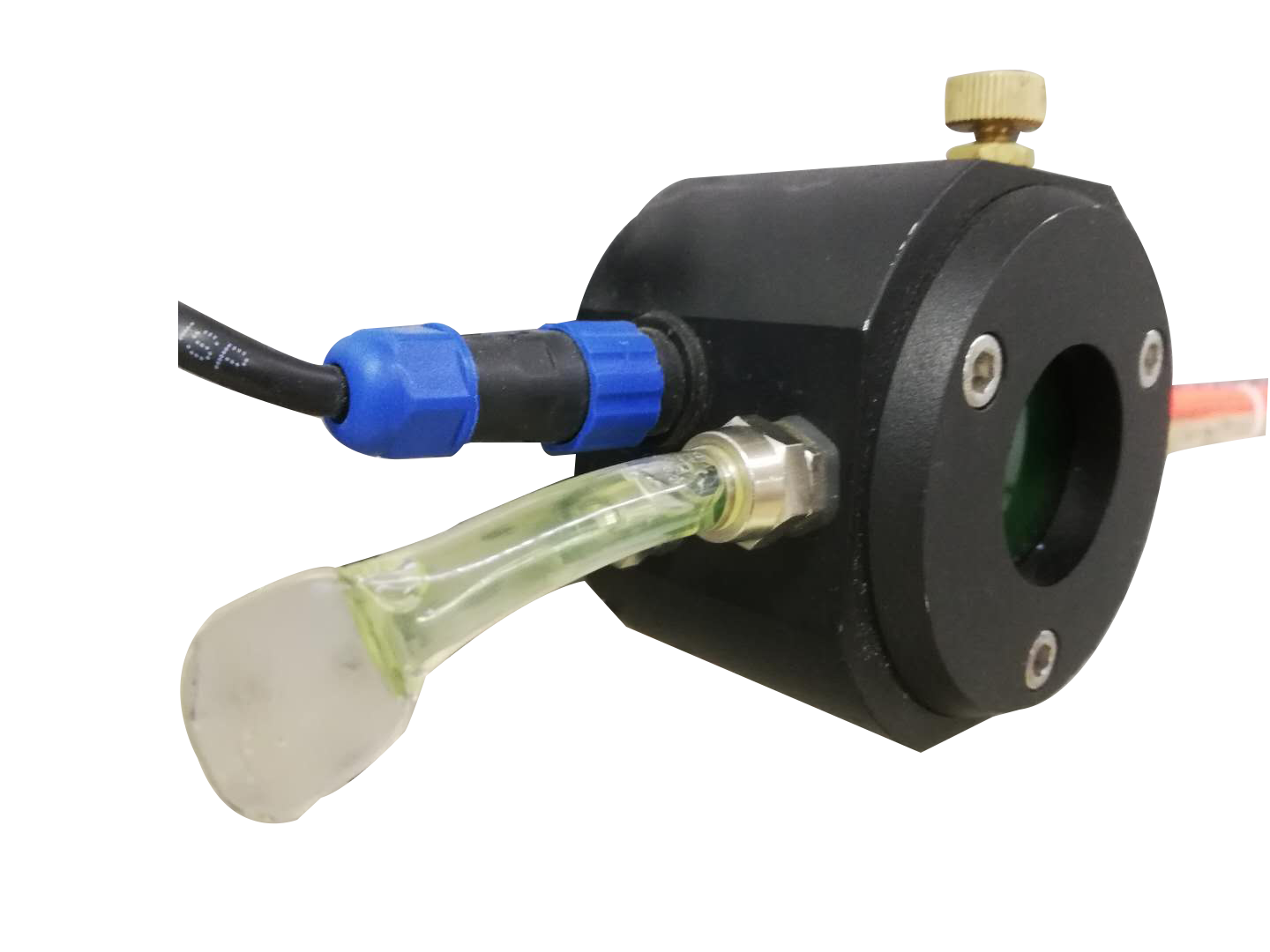

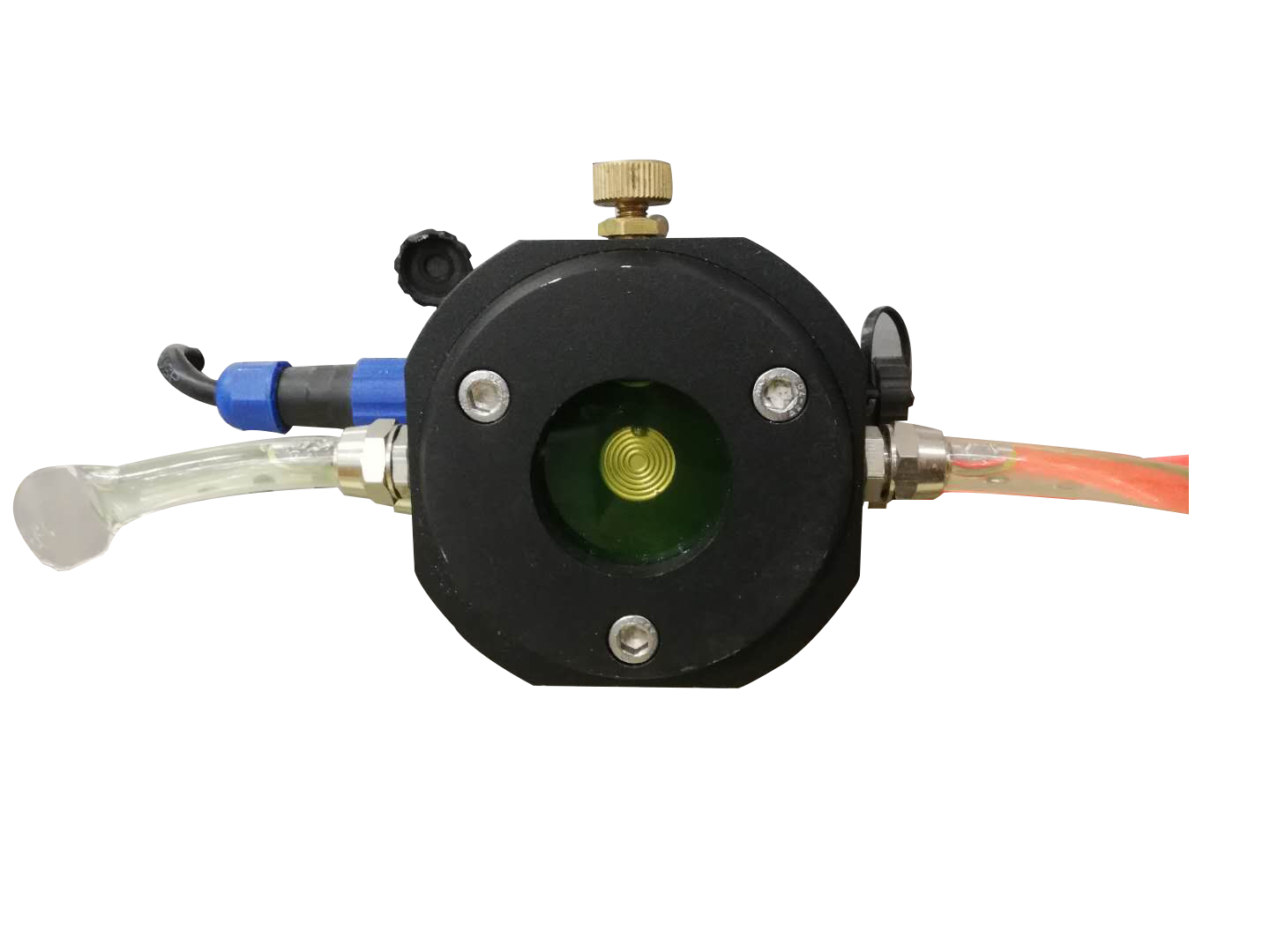

TC-JL20A液力计是一种高精密液位测量系统,该系统适用于测量多点的相对沉降。在使用中,
多个TC-JL20A液力计的容器用通液管联接,每一容器的液位由相关传感器测出,进而可测出
各测点的液位变化量。
原理
在TC-JL20A液力计的系统中,所有各测点的垂直位移均是相对于其中的一点(又叫基准点)变
化,该点的垂直位移是相对恒定的或者是可用其它方式准确确定,以便能精确计算出TC-JL
20A液力计系统各测点的沉降变化量。特点:直线测量,绝对位置输出,非接触式连续测量,
永不磨损,防护等级IP65。传感器不用重新标定,也不用定期维护,输入/输出多种选择,
可选择电压、电流模拟信号输出,RS485数字信号输出。安装简单方便与其它液位变送器
和液位计相比有明显的优势。
用途
TC-JL20A液力计是用于测量基础和建筑物各个测点的相对沉降的精密仪器。主要用于大型
建筑物如水电站厂、坝、高层建筑物、核电站、水利枢纽工程岩体等各测点不均匀沉降的
测量。内置锂电池使用寿命可达2年以上电池可更换,并且支持多种供电方式、5v~24v 、
220v产品内置无线zigbee无线组网功能可实现自动化组网无线通信距离根据无线模块的
功率可分为1-3km 3-10km可直接连接互联网实现物联网的功能,通过web软件实现远
程访问监控以及云存储以及数据共享 。
测量范围 | 1300mm高差内 |
分辨率 | ≤0.005%F.S |
温度范围 | -40℃~+50℃ |
测温精度 | ±0.2℃ |
灵敏度 | ±0.001% |
供电电压 | 12V |
绝缘电阻 | ≥50 MΩ |
内置微振感知分析单元: | 频域实时滤除、高差叠加 |
感应频率: | 0.5--990hz |
感应分辨率: | 0.1mv/g |
变化捕获方向: | x、y、z |
精度 | <0.2mm |
系统 | <0.5mm |
尺寸 | 70 mm ¢80mm |
防护等级 | IP68 |
电源防护 | 防反接、过压保护 |
通信接口 | RS485 |
无线通讯兼容频率: | 1800MHZ--2650MHZ,静电保护 |
测量介质 : | 密度可调 |
