1. 主要监测参数
序号 | 名称 | 型号 |
1 | 房屋沉降监测 | 静力水准仪 |
2 | 房屋倾斜监测 | 智能倾角计 |
3 | 房屋裂缝监测 | 裂缝位移计 |
4 | 数据采集 | 智能采集终端 |
2. 系统介绍

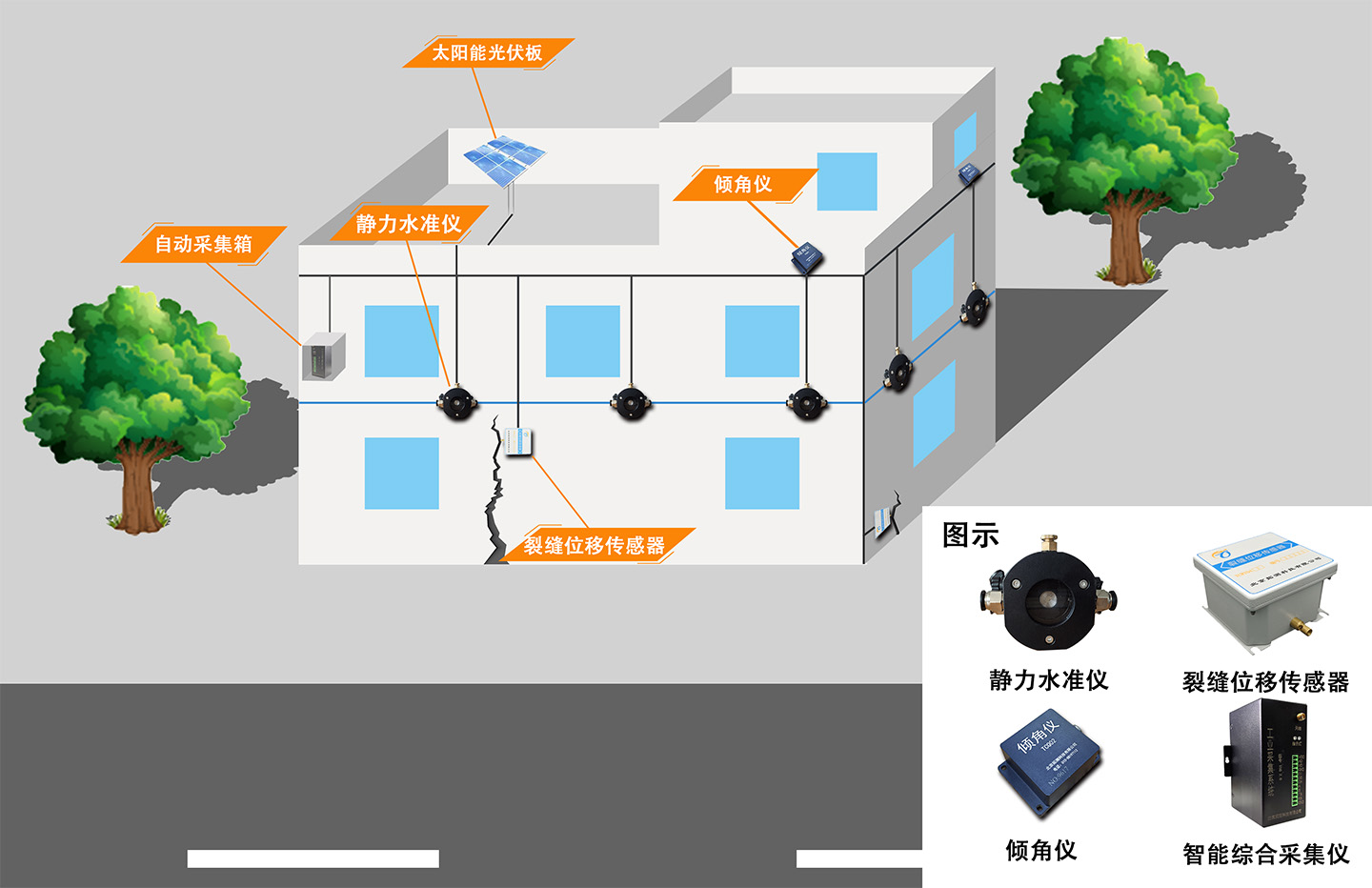

监测系统安装示意图
北京东方中恒基于物联网的房屋实时变形监测系统的主要功能包括如下:
1) 实现对危旧楼房建筑体重要运行数据的实时采集、传输、计算、分析,包括沉降、倾斜、裂缝,实时掌握建筑物整体运行的安全状态。
2) 直观显示各项监测、监控信息数据的历史变化过程及当前状态,为建筑管理人员提供简单、明了、直观、有效的信息参考。
3) 一旦出现紧急异常情况(如恶劣天气、建筑体裂缝值超过预警值、建筑体沉降位移或位移变化速率超过阈值等),系统能及时发出预警信息(包括声音报警、系统动画闪烁警报、监控大屏幕警报提示、相关管理人员和主管领导手机短信/邮件分级发布等)。
4) 有互联网接入时能实现建筑安全监测系统的远程登录、远程访问、远程管理、远程控制和远程维护。
5) 多级管理平台工作模式,可方便实现对建筑体的安全监测信息多级管理与信息共享。
3. 技术特点
1) 数据采样频率高,数据可自动上报,人工查询,数据全部自动录入数据库,历史数据查询方便;
2) 数据报表简单方便,可根据用户自定义格式进行数据导出;
3) 监测点覆盖面广,且不会有遗漏,可实时了解建筑物的各类监测数据;
4) 数据显示完善,有专业的算法可以给出沉降数据、裂缝数据;
5) 报警功能较完善,一旦沉降量超过阈值会自动触发报警装置进行报警,包括短信报警,声光报警等;
4. 功能特点
l 强大的数据自主处理能力:自动解算成所需数据,计算出其单次变化量、累计变化量及变化速率,并自动生成数据变化曲线图,同时统计报警数据,异常数据,处理结果,负责人信息等。
l 数据导出:可导出任意时间段内的原始数据、计算数据、数据曲线变化图等,同时可导出当天日报;
l 自主的方案示意图:系统展示用户自主上传的监测示意图,并且允许用户自主标注监测点位;
l 监测点任意添加与删除:可根据现场情况随意添加和删除测点而不影响本监测项目任何数据;
5. 参照规范
1) JGJ82017-《建筑变形测量规范》
2) JGJ125-2016-《危险房屋鉴定标准》
3) GBJ7-81-《建筑地基基础设计规范》
4) GB 50023《建筑抗震鉴定标准》
5) GB 50009《建筑结构荷载规范》
6) GB 50003《砌体结构设计规范》

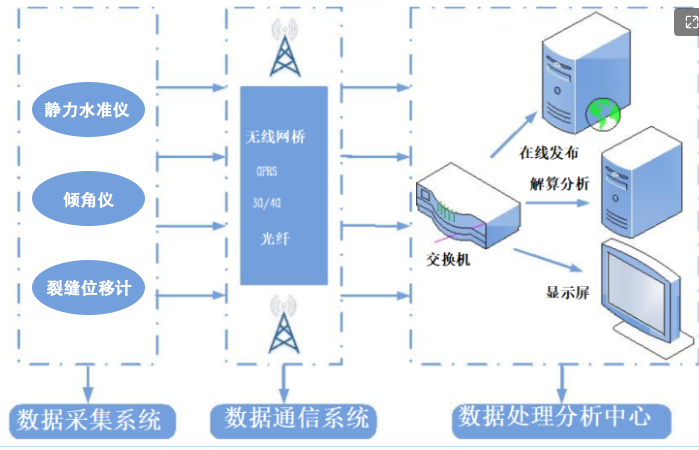

6. 项目的总体架构和技术路线
