技术参数

• 测量范围：0°～±53°(与地垂线的夹角)
• 系统精度：≤0.1mm/500mm
• 系统总精度：≤±4mm/30mm
• 分辨率::0.0004°
• 线性：±0.025%（30°以内）
• 重复性：±0.025%

仪表特性：

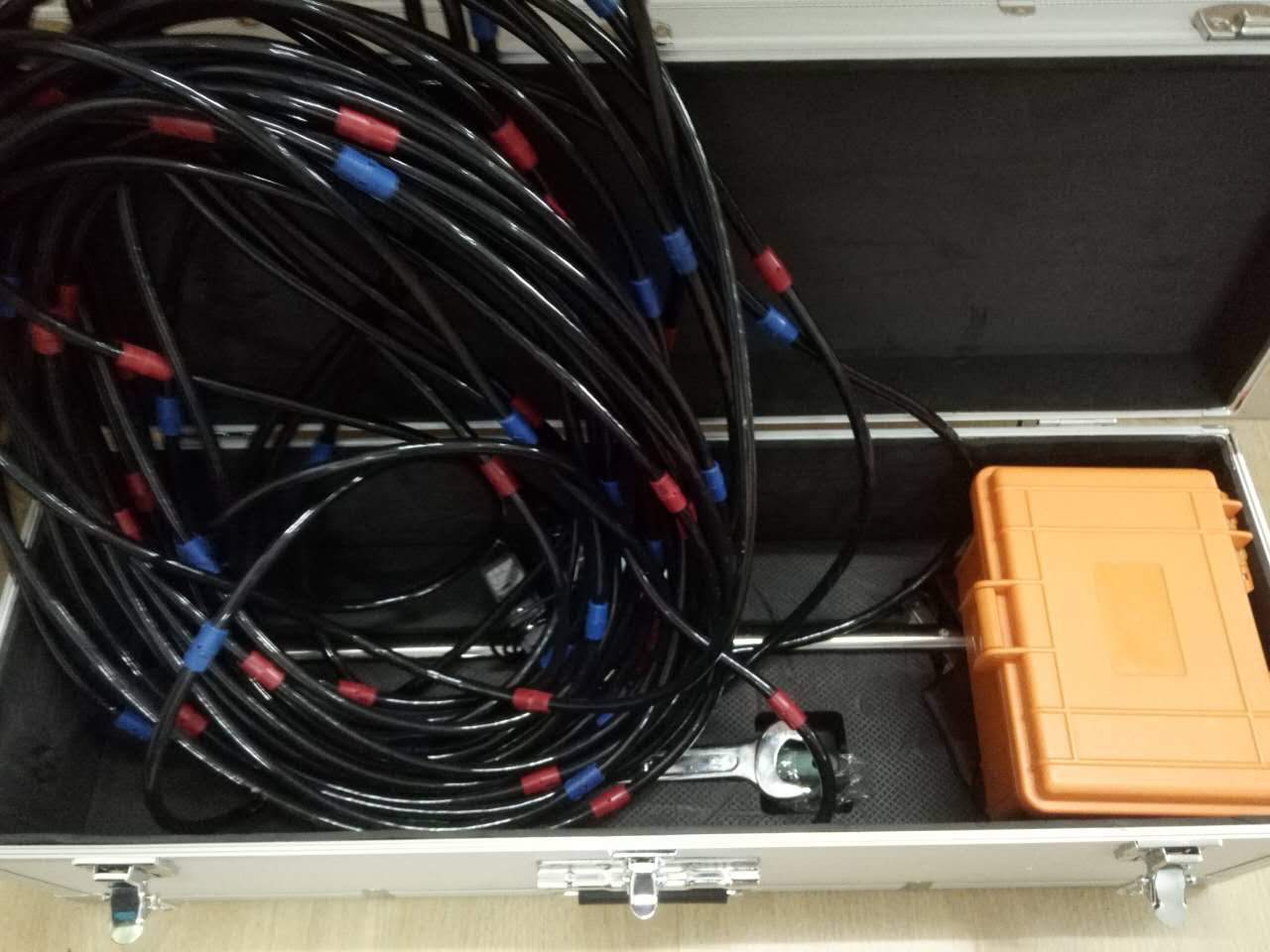

1.仪表同时显示本次值和前次值之差值，能很方便的判断测试值是否正确。仪表箱采用ABS工程材料，坚固耐用，密封防水。
      2.采用专利技术， 彻底解决了电缆拉断问题。长时间使用也不会折断，现场监测再也不会因为电缆断停工。
      3.采用专利技术，长时间使用滑轮磨损后用户可以现场自己更换备用滑轮，现场监测再也不会因为滑轮磨损返回厂家换滑轮而停工。
      4.升级后的软件系统具有纠错，转EXECL及多种表格图形处理功能。USB接口可以和任何电脑接口。
      5.探头仪表抗震及防水采用了特殊工艺机械设计3层密封性能可靠，探头采用全不锈钢材料，外径更小，维修携带更方。

使用方法：

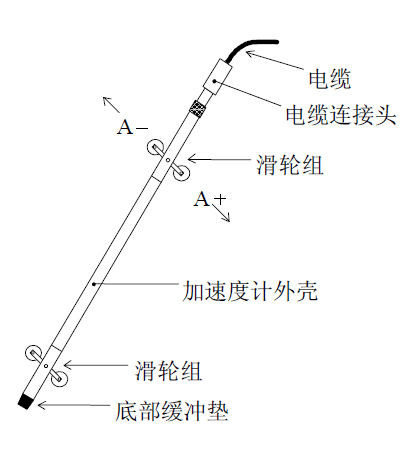

通过钻孔方式，将测量槽管埋入地下当基坑、边坡、地基产生形变时，测斜槽管随之变形，测斜探头上滑轮顺槽而下逐点测试，从而可精确测出水平位移量ΔX,Y。根据ΔX,Y的值大小，作出预报具体如下1钻90-110mm的孔，把直径有50mm、70mm等的PVC测斜管预埋，测斜管垂直，如埋在桩体或地下连续墙内，测斜管与钢筋笼应绑牢。测斜管有两对方向互相垂直的定向槽，其中一对要与基坑边线垂直。测量时，必须保证测斜仪与管内温度基本一致，显示仪读数稳定才开始测量。由于测斜仪测得的是两滑轮之间(500mm)的相对位移，所以必须选择测斜管中的不动点为基准点，一般以管底端点为基准点，这各点的实际位移是测点到基准点相对位移的累加。2将测斜探头滑轮顺测斜管槽下放，每0.5m或者1M测一个点，稳定后自动存储。3测完后传输到电脑中，由专用软件计算出水平位移量，打印出 测量报表及位移曲线图。提交报告。测斜管的安装测斜管采用圆形，每节一般为2m长或者1米，用户根据情况采用钢材、铝合金、塑料等制作，最常用的是PVC塑料管。测斜管在吊放钢筋笼之前，接长到设计长度，绑扎在钢筋上，随钢筋笼一起放入槽内(桩孔内)。测斜管埋入开挖面以下一般规定岩层不少于1m，土层不少于4m。测斜管的底部与顶部要用盖子封住，防止砂浆、泥浆及杂物入孔内。

使用注意事项：

  在工作温度内使用，防止震动、严禁撞击孔底、防止探头突然加速、严禁提着电缆摇摆探头；在捆绑电缆线的时候严禁使用铁丝和金属类，最好使用绞盘或者绳类收线；及时擦净探头、清洁并干燥接头、润滑测轮和o型圈，注意防潮、清洁插座及面板；用完后严禁长期性让每个连接处不分开，这样会引起水分长期残留在探头内腐蚀接头；
