当永定河古渠入选世界灌溉工程遗产名录的喜讯传来，另一条“看不见的生命线”却正身处险境：一条110kV电力隧道，静静横卧于永定河左堤加固工程的正下方，与开挖面最近处不足五米。

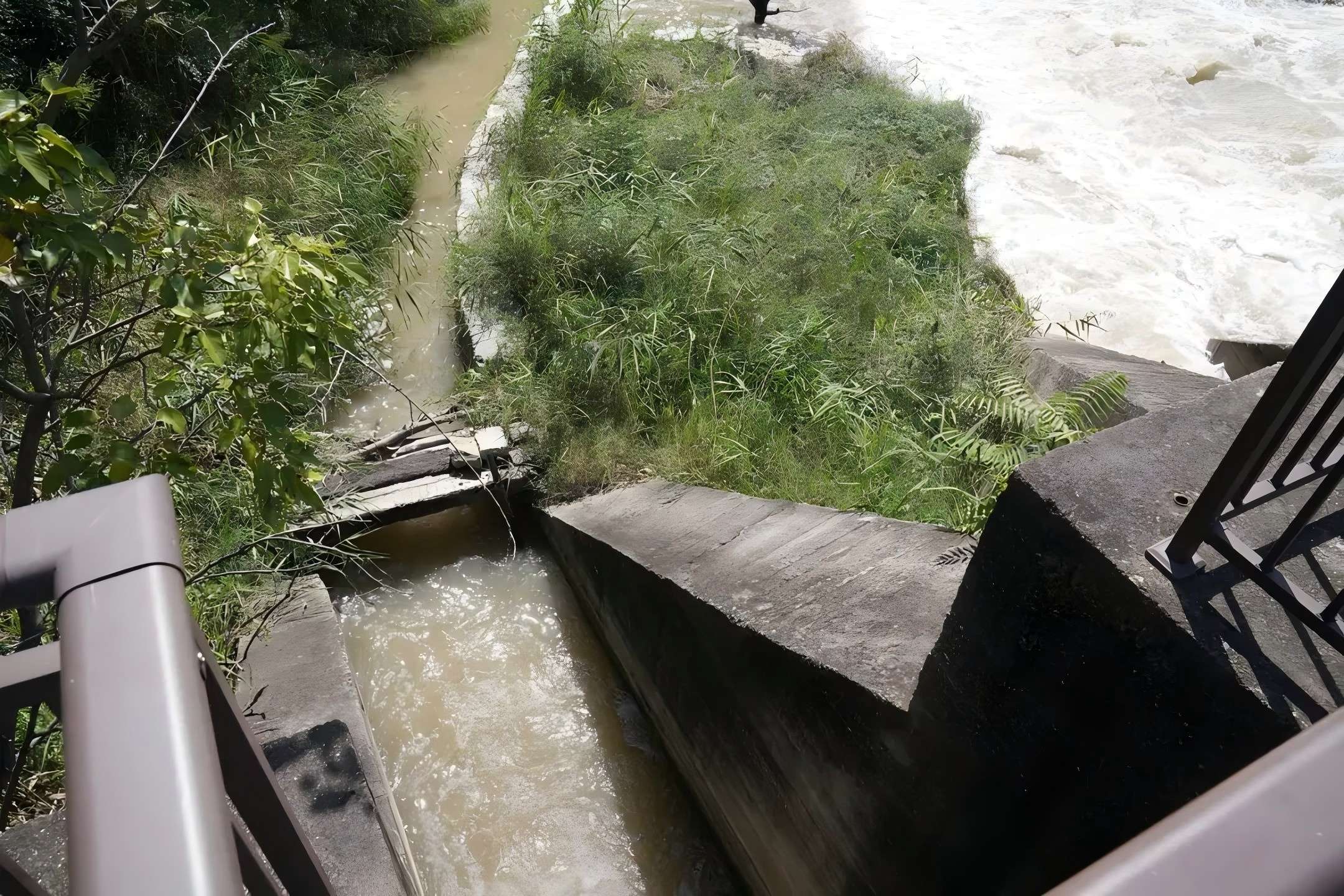

▷永定河古渠，图片来源：北京日报客户端
如何在保障文化遗产价值的同时，确保城市“生命线”供电系统的绝对安全？一场关于科技、责任与未来城市治理的“空间博弈”就此展开：一边是必须推进的城市防洪工程，一边是不容闪失的电网命脉。
▷永定河古渠，图片来源：北京日报客户端
传统手段束手无策：人工巡检如盲人摸象，停运检测不被允许，隐患在沉默中累积。破局之道，唯有让基础设施“开口说话”。
东方中恒依托自主研发的综合电力管廊监测预警系统，成功为该项目构建起一套全天候、毫米级、智能化的动态监控体系。
我们给混凝土装上了神经系统
不是“修修补补”，而是重构感知方式。该电力隧道承担着周边多个居民社区及重要公共设施的电力输送任务，属于典型的城市能源“生命线”工程。一旦因外部施工引发结构不均匀沉降、局部倾斜或既有裂缝扩展，可能导致电缆拉伸变形、接头进水甚至断电事故，后果不堪设想。
面对运营中无法中断的电力隧道，我们选择了一条“无创监测”的技术路径：像给病人佩戴远程心电仪一样，为结构装上持续感知的“生命体征监测系统”。

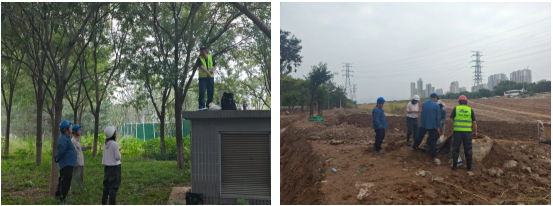

▷图为东方中恒工程师在现场指导施工
核心三剑客
本次部署的监测系统由东方中恒自研自产的三大类高精度传感器构成，形成覆盖沉降、倾斜、裂缝三大关键指标的立体化感知网络。
TCJ系列静力水准仪：由测点、基点、储液罐、连通管、采集系统等组成。体积小、重复性高、智能型、大量程、高精度、安装简单、较高的抗震性、高性价比、满足不同项目需求、不同环境使用。自动监测终端产品，可集成多种通信方式。

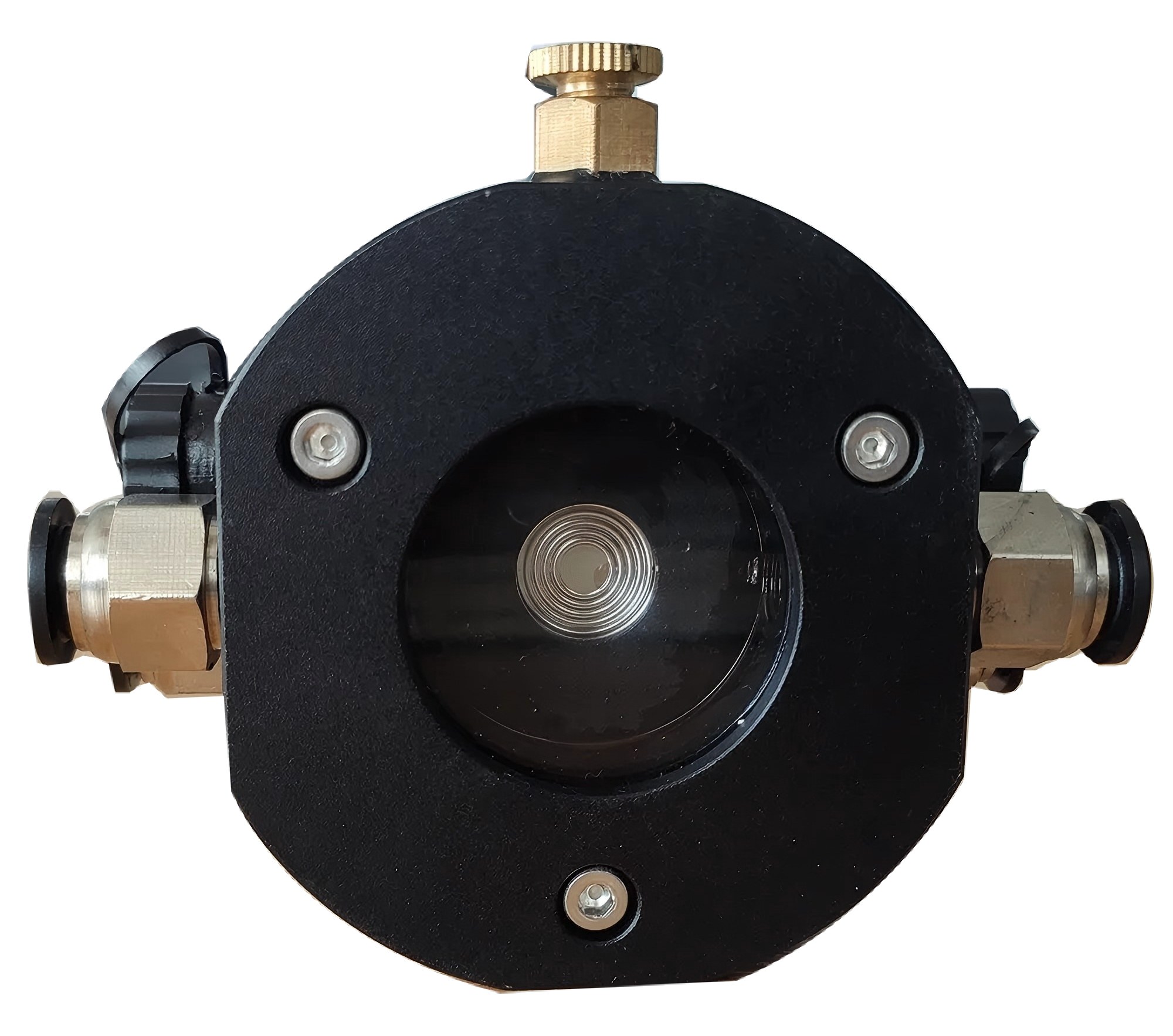

▷TCJ07液位静力水准仪
静力水准仪多用于综合管廊各测点不均匀沉降的测量，主要监测隧道纵向与横向的微小沉降变化，可精准监测到0.01mm的液位变化。该系列产品采用了-20℃到60℃整机多点全量程温度补充工艺 ，具有测量精度高、无漂移、可靠性强、安装方便等优点，可满足长期稳定性要求。
TCQ系列倾角传感器：可基于重力测量物体的斜度或角度。东方中恒生产的倾角传感器提供不同的配置和封装选项，可满足客户对测量范围、信号和环境条件的各种需求。我们提供单轴或双轴倾角传感器，它们具有数字或模拟输出信号和多种安装选项。

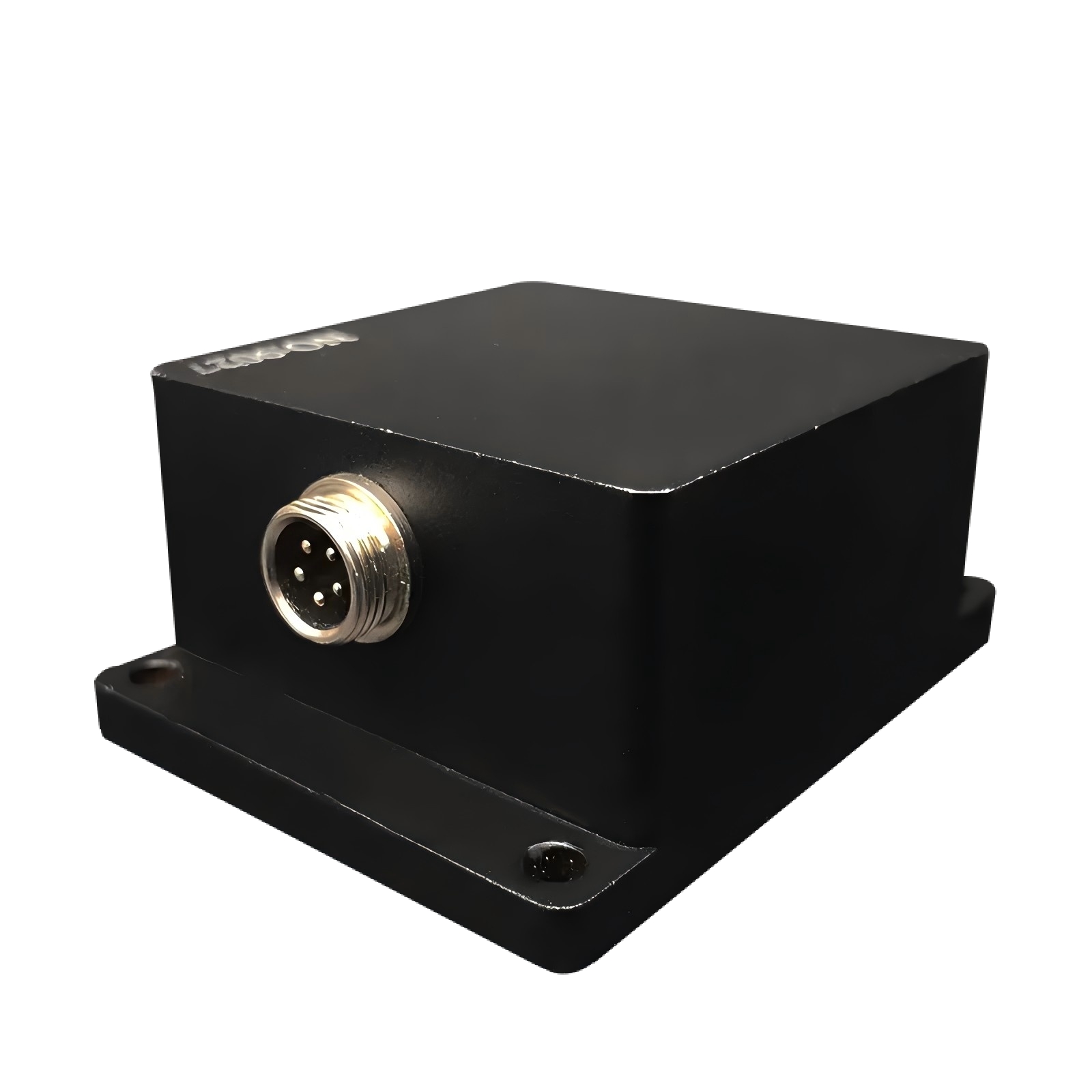

▷TCQ03倾角传感器
倾角传感器安装于隧道转角、接口等应力集中部位，实时采集倾角信息，不同型号最高分辨率可达0.01°，测量精度可达0.02°，有效识别结构扭转趋势。
TCWY系列裂缝位移传感器：把机械运动转换成可以计算、记录或传送的电信号。因为一个内部弹簧保障拉绳的紧张度不变，带动精密旋转感应器旋转，输出一个与移动距离成正比例的电信号。经过电路采集、分析、MCU、控制、测量输出数字信号，得出相对位移及方向。
▷TCW04-ZLP无线裂缝位移传感器
裂缝位移传感器体积小，安装方便，支持长期连续监测与自定义采样频率，测量精度可达1mm，且温漂小，适应性强。
这些设备不钻孔、不断电、不干扰运行，像一群沉默的哨兵，24小时守在隧道最脆弱的断面与接缝处。
数据每10分钟刷新一次（刷新时间可以根据项目需求定制），通过LoRa/NB-IoT双模网络汇入云端大脑。从此，结构会“说话”，风险能“预判”。
规范性参考文件：
·《工程测量标准》GB50026一2020
·《结构健康监测系统设计标准》CECS-333-2012
·《综合布线系统工程设计规范》
·《水准仪检定装置》
从“靠经验”到“看数据”的底层革命
我们不只是开发、设计、售卖传感器，我们还重新定义了“安全”的标准。针对电力隧道内部空间狭窄、电磁环境复杂、禁止大规模改造等特点，系统部署遵循了“轻量化、非侵入、重点布控”原则。
老办法 | 新规则 |
每两周巡一次，靠眼睛和尺子 | 每天1440次自动采集，数据永不打烊 |
出事才查，查了才改 | 黄/橙/红三级预警，手机自动弹窗 |
报表靠手填，分析靠Excel | 云平台自动生成趋势图、对比报告、风险热力图 |
一个项目一套逻辑 | 模块化部署，3天完成从安装到上线 |
这不是升级，是换代。
我们在做的，是把“被动响应”变成“主动防御”，把“经验判断”变成“数据决策”。而这一切，都建立在这些技术硬核之上。

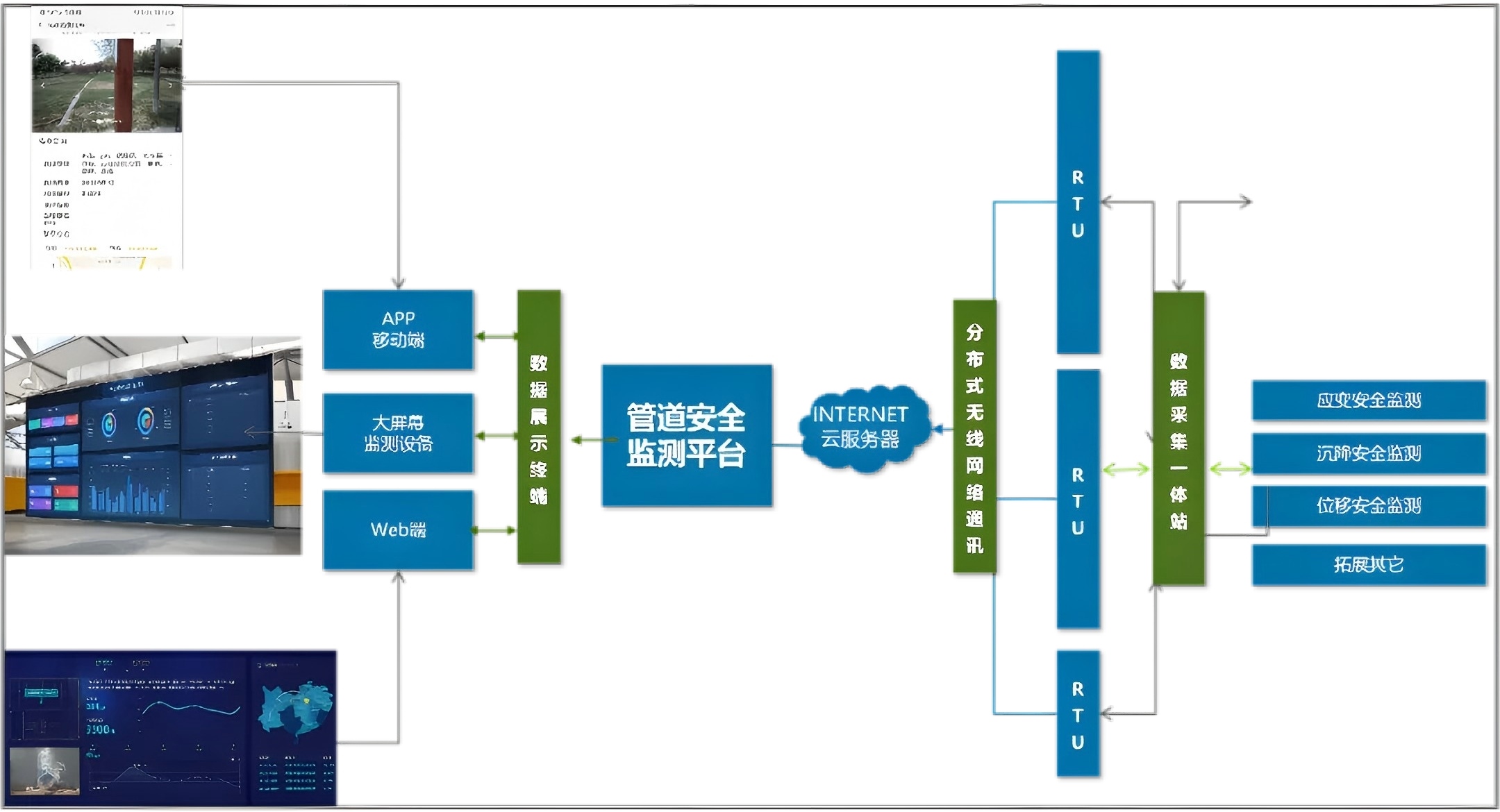

▷图为：综合管廊监测系统拓扑图
精度的极限挑战
采用差压式液位补偿技术和温度自校正算法，TCJ静力水准仪在-40℃~50℃范围内（根据防冻液工作温度而定）保持0.02~0.1%F.S的综合测量精度，分辨率可达0.01mm，远超行业平均水平。
在项目中，系统可成功识别出每日沉降趋势，早于肉眼可观测范围近两周，为主动调整施工节奏提供了科学依据。
微型化与无损安装
TCWY裂缝计采用高强度环氧胶粘接，无需钻孔即可牢固附着。内置锂电池续航达3年以上，大幅降低后期维护成本。
特别适用于文物区、运营线路、电力禁区——哪里不能动，我们就越要“轻装上阵”。

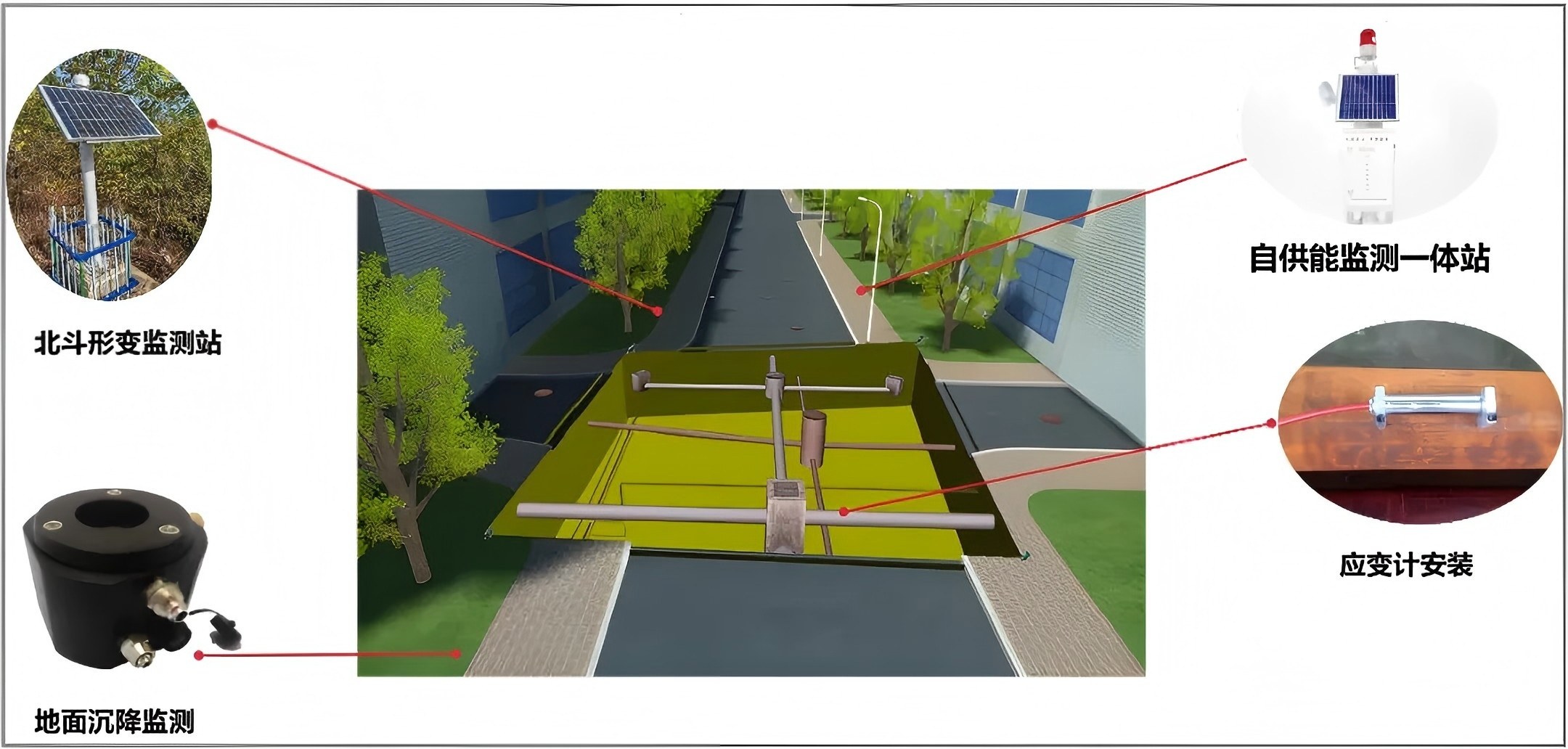

▷综合管廊现场预览图
算法驱动的“结构医生”
平台内置趋势外推、突变检测、多参数耦合分析模型，能识别“慢性病”与“急性发作”两种风险模式。

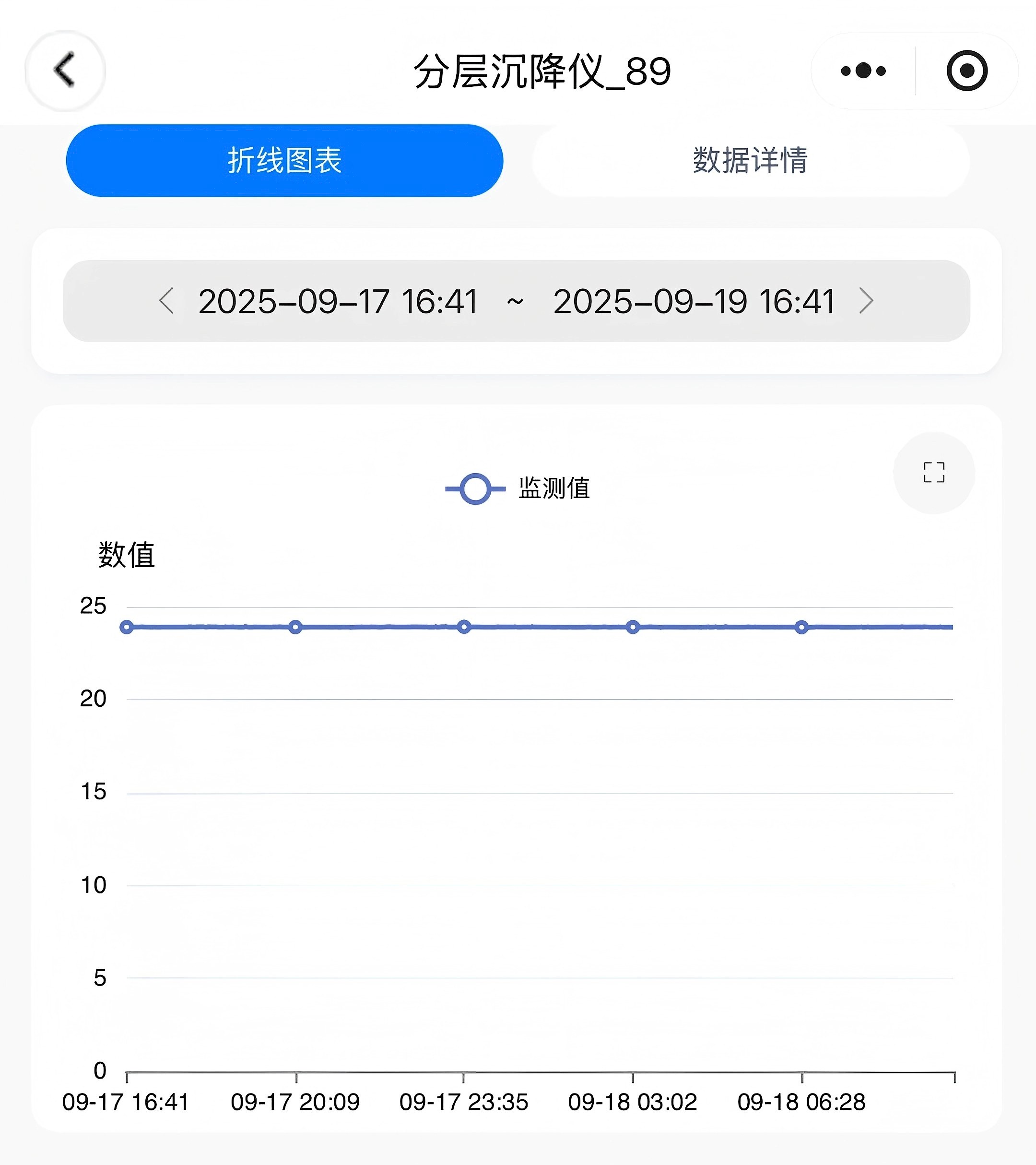

▷图片来源：东方中恒某测试项目水准仪回传的数据
未来接入AI后，系统将具备“预判式诊断”能力：不是等裂缝变大，而是预测它会不会开。
这些技术的采用使得监测系统不再仅仅是“数据记录仪”，而是逐步演变为集感知、分析、预警、辅助决策于一体的智能安全中枢，重新定义了基础设施运维的服务边界。
规范性参考文件：
·《城市基础设施公共安全监测通用技术规范》GB/T 45791-2025
·《城市综合管廊运行维护技术规程》 DB32T 4499-2023
·《建筑与市政地基基础通用规范》 GB55003-2021
·《地下水环境监测技术规范》 HJ 164 2020
·《城市地下综合管廊运行维护及安全技术标准》 GB51354-2019
·《水土保持监测技术规范》SLT 227-2014
·《智能建筑工程质量验收规范》 GB 50339
·《水电工程卫星导航系统变形监测技术规范》
从单点突破到全域复制
这个项目不是孤例，而是一个可复制的安全模板。标准化组件与通用协议，可根据不同项目需求灵活配置。目前已形成完整的技术规程、安装手册与验收流程，具备规模化推广基础。
目前，该系统已在以下场景落地生根。
那些落地的项目
山东某地面沉降监测项目

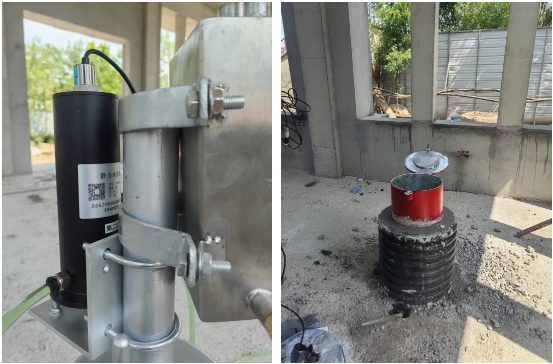

▷图片来源：某地面沉降项目安装的水准仪和水位计
山东某危房自动化监测项目

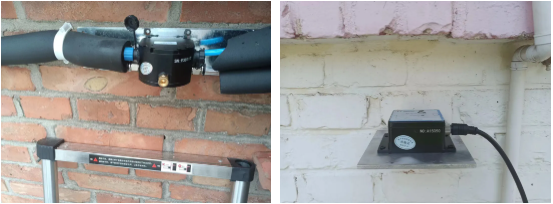

▷图片来源：某危房监测项目安装的水准仪和倾角仪
北京城市中心某地下管廊沉降监测项目

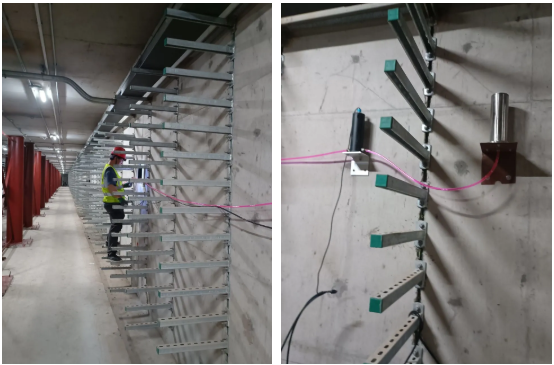

▷图片来源：某地下管廊沉降项目安装的静力水准仪
我们已形成标准化部署流程、验收规范与运维SOP，最快72小时完成从方案设计到数据上线的全链条交付。
更关键的是：系统开放API，可无缝接入业主的SCADA、BIM平台或城市大脑，成为智慧基建的“标准组件”。
下一站：从“感知”到“预知”
本次电力管廊监测项目的成功实践，验证了高精度智能传感系统在城市复杂环境下的可行性与必要性。它不仅是单一工程项目的技术应用，更是推动城市基础设施向数字化、智能化转型的重要一步。
▷图片来源：Midjourney生成
面向未来，东方中恒研发团队将持续推进深化AI融合应用、拓展多物理场感知、打造数字孪生平台、推动行业标准建设等方向的研究。
东方中恒将持续聚焦民生领域基础设施安全领域，以技术创新为驱动，以客户需求为导向，携手行业伙伴，共同构建“感知全面、分析智能、预警精准、响应迅速”的安全防控体系，以科技创新构筑无形防线，守护每座城市的光明与温度。让基础设施的每一次呼吸都被听见，让每一份潜在风险都被预见。
